返回當前位置：首頁 / 產品中心 / LED工礦燈電源

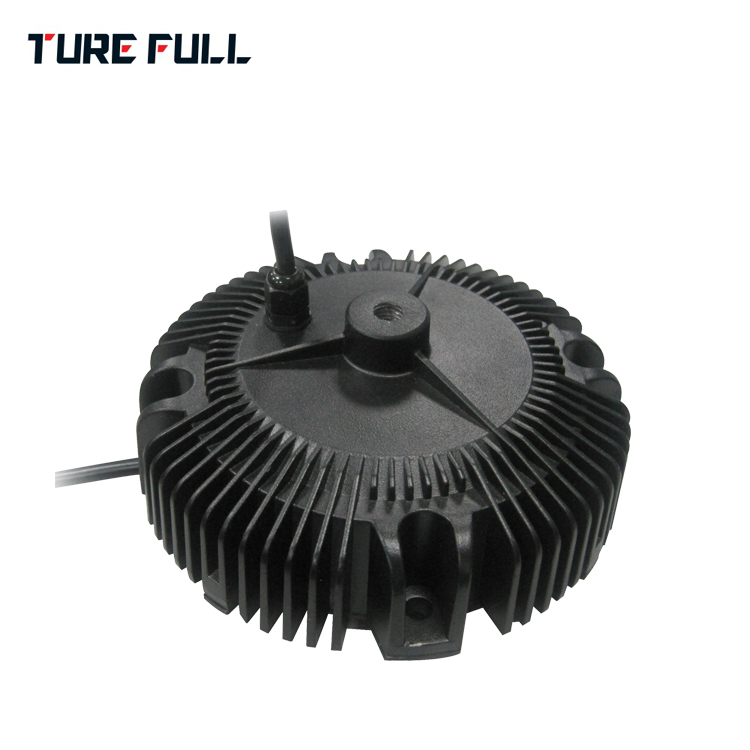

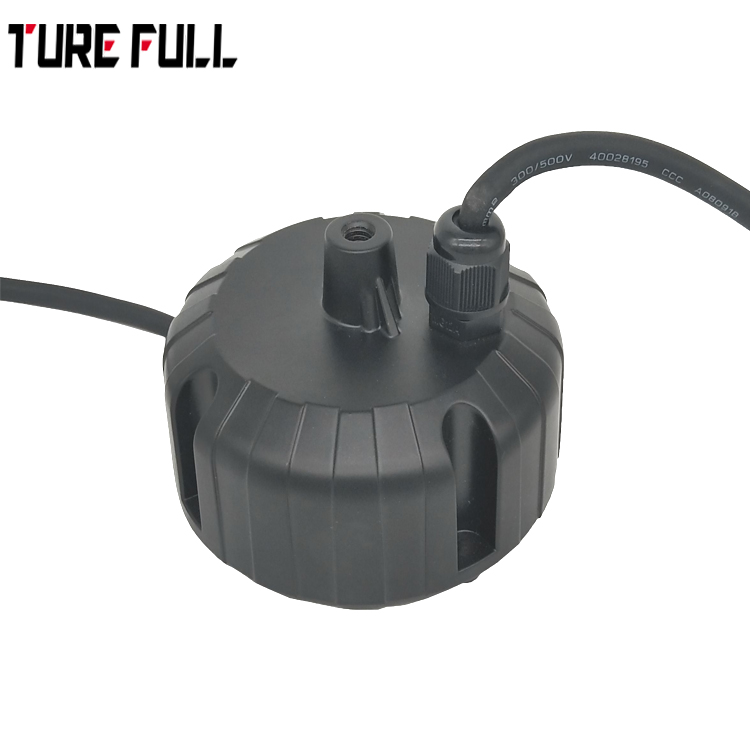

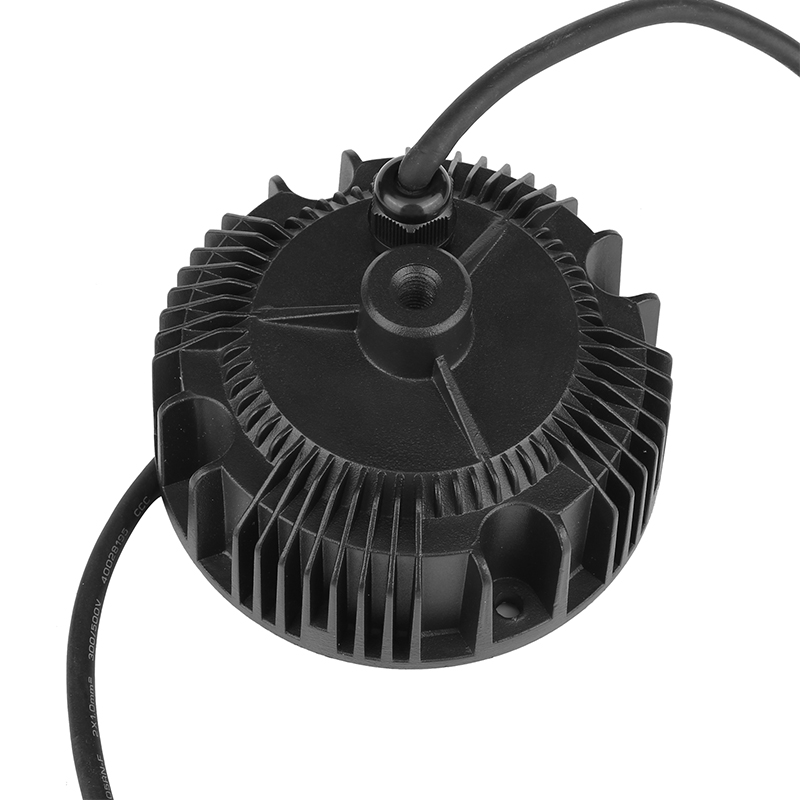

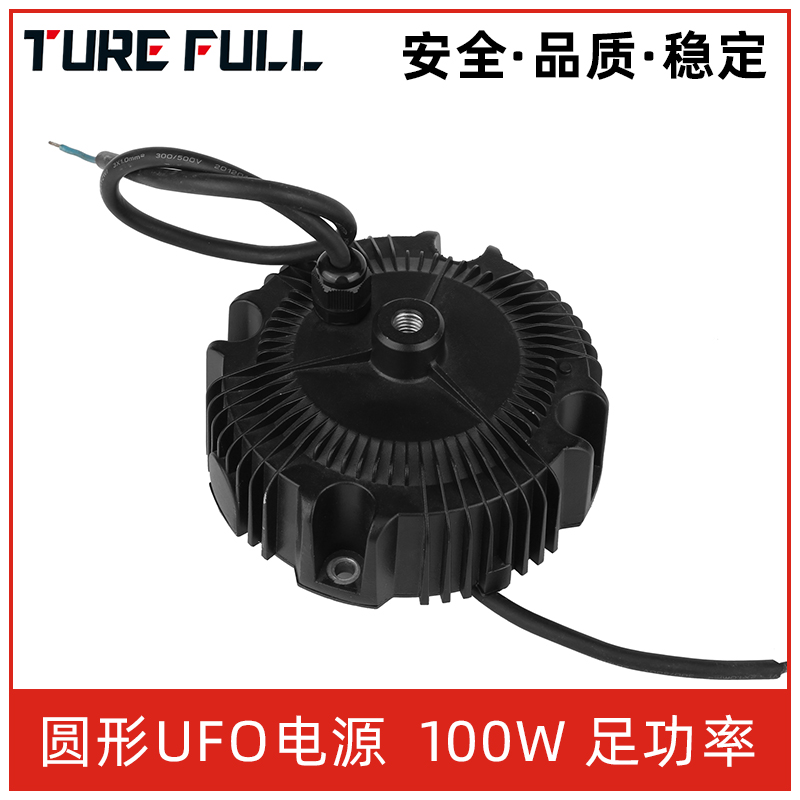

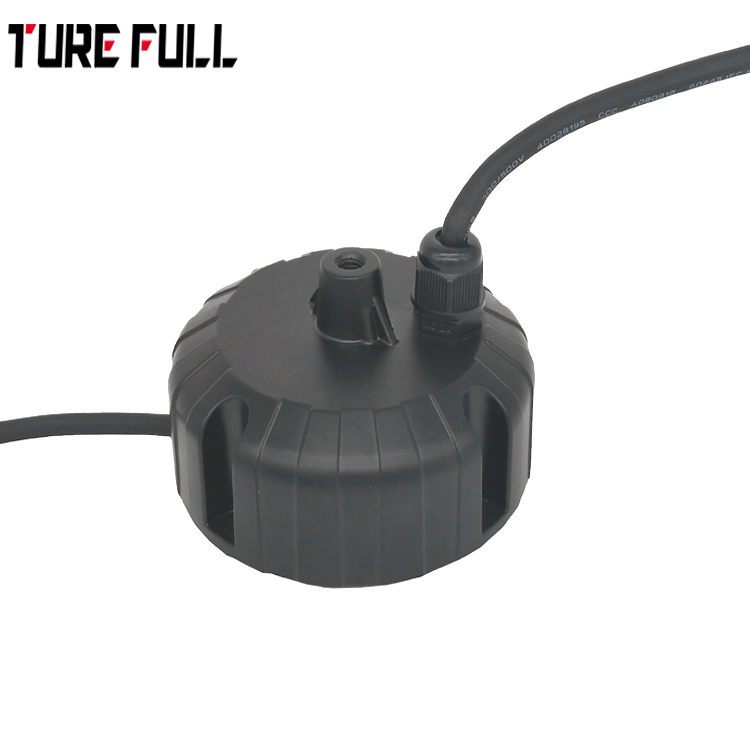

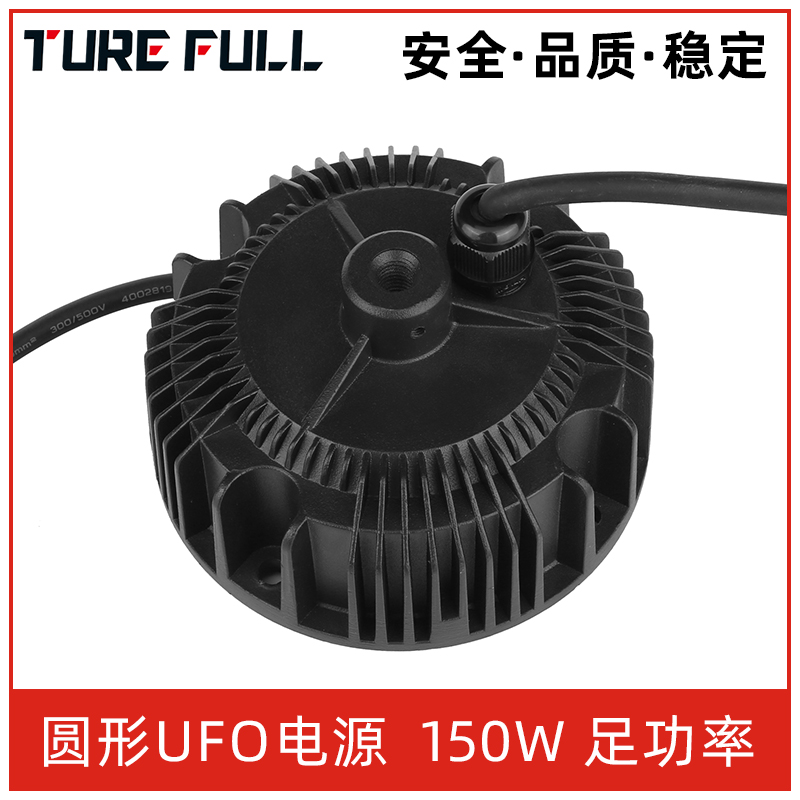

產品類別：LED工礦燈電源
國際通用交流輸入范圍(高達277VAC)
具有主動式PFC功能
保護種類：短路保護，過流保護，過壓保護，過溫保護
OCP值可通過輸出線和內部電位器調整
IP65/IP67防護等級，戶內戶外安裝
可選調光功能（1-10Vdc或PWM信號或電阻）
適用于LED照明和電子屏幕等應用
符合世界照明設備安全標準
可應用在干燥，潮濕，淋雨環境下
3-5年保固（請參照保修聲明）
全國咨詢服務熱線::15816892786
一，產品特性：
?國際通用交流輸入范圍(高達300VAC）
?具有主動式PFC功能
?保護種類：短路保護，過流保護，過壓保護，過溫保護
?IP67防護等級，戶內戶外安裝
?符合世界照明設備安全標準
?可應用在干燥，潮濕，淋雨環境下
?3-5年質保

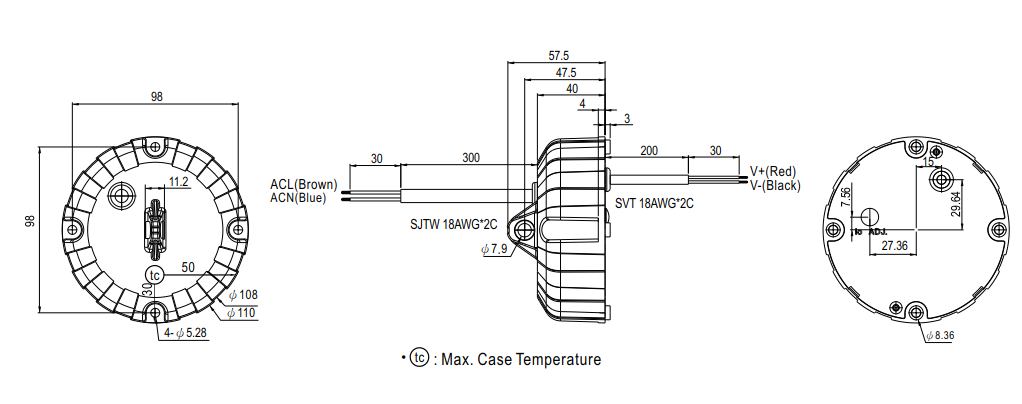

二，產品尺寸
Φ110.5*H57.5mm
三，電氣規格
| 型號 | ZF-HBG-60-36 | ZF-HBG-60-43 | ZF-HBG-60-54 | ZF-HBG-60-65 | ZF-HBG-60-72 | ZF-HBG-60-88 | 非標準定制型號 | |
| 輸出 | 空載電壓（MAX） | 45VDC | 55VDC | 75VDC | 75VDC | 95VDC | 95VDC | 定制 |
| 輸出電流（Typ） | 1.8A | 1.5A | 1.1A | 1A | 0.9A | 0.7A | 定制 | |
| 輸出功率（MAX） | 65W | 65W | 65W | 65W | 65W | 65W | 定制 | |
| 紋波與噪聲備注2 | 3000mV | 3000mV | 3000mV | 3000mV | 3000mV | 3000mV | MAX 3000mV | |
| 輸出電壓范圍 | 25-43VDC | 25-43VDC | 30-54VDC | 35-65VDC | 40-72VDC | 50-88VDC | 定制 | |
| 轉換效率（Typ） | ≥90% | ≥90% | ≥91% | ≥91% | ≥92% | ≥92% | ≥90% | |
| 電流誤差（MAX） | ±3% | ±3% | ±3% | ±3% | ±3% | ±3% | ±3% | |
| 線性調整率 | ±3% | ±3% | ±3% | ±3% | ±3% | ±3% | ±3% | |
| 負載調整率 | ±3% | ±3% | ±3% | ±3% | ±3% | ±3% | ±3% | |
| 啟動時間 備注3 | ≤1000ms，≤2000ms（滿載）230VAC/115AC | |||||||
| 保持時間（Typ） | 10ms滿載 230VAC/115VAC | |||||||
| 輸入 | 電壓范圍 | 100-300VAC 或130-430VDC | ||||||
| 頻率范圍 | 47-63HZ | |||||||
| 功率因數（Typ） | PF≥0.98 230VAC滿載 | |||||||
| 總諧波失真（Typ） | ＜10%（以負載燈具為標準） | |||||||
| 交流電流（Typ） | ＜0.8A/115VAC， ＜0.45A/230VAC， ＜0.35A/277VAC | |||||||
| 浪涌電流（Typ） | 冷啟動<50A /230VAC | |||||||
| 漏電流 | ＜0.75MA/300VAC | |||||||
| 保護 | 過電流 | 100% | ||||||
| 短路 | 保護模式：打嗝，短路移除后可自行恢復 | |||||||
| 過載保護 | 最高工作電壓限制。 | |||||||
| 環境 | 工作溫度 | -40---+60℃ | ||||||
| 工作濕度 | 20-95%RH，無冷凝 | |||||||
| 儲存溫度、濕度 | -40-+80℃，20-95%RH | |||||||
| 最大溫升 | +30℃ 無風敞開式環境，外殼最高溫度點 | |||||||
| 耐振動 | 10-500HZ,5G 12分鐘/周期，X,Y,Z軸各72分鐘 | |||||||
| 安規和電磁兼容 | 安全規范 備注4 | EN 61347-1：2008+A1：2011+A2：2013 , EN 61347-2-13：2006 , EN 62493：2010 | ||||||
| 耐壓 | I/P-O/P:3.75KVAC I/P-FG:2KVAC O/P-FG:1KVAC | |||||||
| 絕緣阻抗 | I/P-O/P, I/P-FG, O/P-FG: 100M Ohms/500VDC/25℃/70%RH | |||||||
| 電磁兼容發射 | EN55015 , EN55022(CISPR22),Class B,EN61000-3-2 ：2006+AA:2009 | |||||||
| 電磁兼容抗擾度 | EN55024-A , EN61000-3-3：2013 | |||||||
| 雷擊浪涌 | 共模 | L/N-FG,±4KV | ||||||
| 差模 | L-N,±2KV | |||||||
| 線材 | 橡膠線 | 輸入線3*0.752 | ||||||
| 橡膠線 | 輸出線2*0.752 | |||||||
| 外殼 | 半鋁外殼 | 硅膠填充灌裝 | ||||||
| 其它 | MTBF | ≥150Khrs MIL-HDBK-217F(25℃) | ||||||
| 主體尺寸 | Φ110.5*H51mm | |||||||
| 產品凈重 | ||||||||
| 包裝紙盒尺寸 | ||||||||
| 備注 |
1.如未特別說明，所有規格參數均在輸入為230VAC. 25℃環境溫度下進行量測。
2.紋波和噪聲測量方法：使用一條0.52mm雙絞線，同時終端要并聯0.1uf和47uf的電容，在20MHZ帶寬下進行量測。 3.啟動時間是在冷機啟動下測得，頻繁的開關機可能使啟動時間有所變化。 4.安規設計TUVEN61347-1,EN61347-2-13,IEC/EN60968-1.2004+A1：2006 5.電源被視為一個元件與終端設備結合使用，因EMC受整套裝置影響，終端設備制造商需對整套裝置進行EMC確認。 |
|||||||
四，電路方框圖
聲明
1、圖片僅供參考，產品以實物為準。
2、因測試設備存在誤差，轉換效率只作為參考。
3、電源不能長期浸泡于水中。
產品使用注意事項
1、在裝置電源時，請注意輸入、 輸出端的正確安裝，確認無誤后方可通電。
2、電源在第一次裝置好通電時，如出現燈閃時，檢查DC輸出端 ；確認DC輸出端的負載電壓是否低于最低工作電壓或高于最高工作電壓，當負載電壓低于最低工作電壓或高于最高工作電壓時，電源處于非正常工作區，會出現各種異常狀態。
3、產品在使用過程當中如遇其他疑問或問題，請及時與我司溝通、反饋不良信息，我司將積極助貴司解決好問題。
保修說明
1、保修日起始日期是產品出廠日期
2、使用環境超出規格書標稱范圍造成的產品損壞不在保修范圍內。
3、錯誤安裝使用時造成的產品損壞不在保修范圍內。
4、長期浸泡于水中使用造成的產品失效不在保修范圍內。
5、用戶私自拆解后的產品將不予保修。
